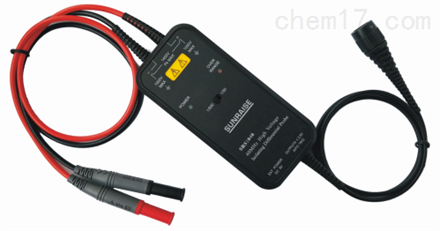

高壓差分探頭40M/1400V(促銷款)

高壓差分探頭40M/1400V(促銷款)

  • 產品型號:SRS1040
  • 更新時間:2019-12-06
  • 產品介紹:高壓差分探頭40M/1400V(促銷款)在開關電源應用中十分廣泛,高壓差分探頭主要是針對浮地系統的測量。
  • 在線留言 025-84592576

CHANPINJIESHAO

  探頭的種類很多,其中高壓差分探頭hg0088在開關電源應用中十分廣泛,然而很多工程師對差分探頭的理解不是很深刻,市場上差分探頭生產廠家也不少,性能指標各不相同,甚至相差甚遠,造成測出的波形也不盡相同,工程師無法看到正確波形。



  高壓差分探頭40M/1400V(促銷款)主要是針對浮地系統的測量。電源系統測試中經常要求測量三相供電中的火線與火線,或者火線與零(中)線的相對電壓差,很多用戶直接使用單端探頭測量兩點電壓,導致探頭燒毀的現象時有發生。這是因為:大多數示波器的“信號公共線”終端與保護性接地系統相連接,通常稱之為“接地”。這樣做的結果是:所有施加到示波器上,以及由示波器提供的信號都具有一個公共的連接點。該公用連接點通常是示波器機殼通過使用交流電源設備電源線中的第三根導線地線,將探頭地線連到一個測試點上。如果這時使用單端探頭測量,那么單端探頭的地線與供電線直接相連,后果必然是短路。這種情況下,我們需要差分探頭進行浮地測量。


                 高壓差分探頭技術參數

型號

SRS1040

帶寬(-3dB)

40MHz

上升時間

8.7ns

精度

± 2%

衰減比

1/50,1/500

輸入阻抗

單端對地:4MΩ

兩輸入端之間:8MΩ

輸入電容

單端對地:7pF

兩輸入端之間:3.5pF

zui大差分

測量電壓

1/50:  140V(DC + peak AC)

1/500: 1400V(DC + peak AC)

zui大共模

輸入電壓

1000Vrms,CATⅡ

600Vrms,CATⅢ

噪聲

1/50: ≤ 1.5mVrms

1/500: ≤ 1mVrms

線性度

±1%

延遲時間

20ns±1ns

CMRR

DC: ≥80dB

100Hz: ≥ 60dB

1MHz: ≥ 50dB

超量程報警

電壓閥值

1/50:  140V ± 4V(DC + peak AC)

1/500: 1400V ± 4 0V(DC + peak AC)

電源適配器

輸出電壓

DC9V,1000mA

電源適配器

輸入電源

AC100~240V,50~60Hz

機  械  規  格

輸入線長度

約60cm

輸出線長度

約90cm

鱷魚夾

約85×40×13(mm)

探鉤

約160×45×13(mm)

探頭主體

120×55×24(mm)

質  量

160g

環  境  特  性

工作溫度

0~40℃

儲存溫度

-10~45℃

工作濕度

85%RH

儲存濕度

90%RH

工作海拔高度

3000m

貯存海拔高度

12000m

     高壓差分探頭40M/1400V(促銷款)可提供5年的保修服務
